Macchine per lo stampaggio a iniezione: tipi, componenti, processo e guida alla selezione

Macchine per lo stampaggio ad iniezione : Selezione, processo, strumenti e risoluzione dei problemi

Lo stampaggio a iniezione è il cavallo di battaglia della produzione moderna, poiché produce di tutto, dai tappi di bottiglia ai prodotti di consumo fino agli alloggiamenti dei dispositivi medici. Se stai valuteo prodotti per macchine per stampaggio a iniezione o specificare una nuova linea di produzione, comprendere la macchina, gli utensili, i materiali e le variabili di processo può aiutarti a evitare errori costosi e a ottenere parti coerenti più velocemente.

Cos'è una macchina per lo stampaggio a iniezione?

An macchina per lo stampaggio ad iniezione è un sistema di produzione che fonde la plastica, la inietta nella cavità dello stampo, la imballa sotto pressione, la raffredda ed espelle il pezzo finito. Il diritto attrezzature per lo stampaggio ad iniezione può migliorare la qualità delle parti, ridurre gli scarti e aumentare l'efficienza produttiva, soprattutto per applicazioni con volumi elevati.

Una tipica cella di produzione per stampaggio a iniezione comprende:

• Macchina per lo stampaggio: Gruppo pinza e gruppo iniezione
• Muffa: Utensili di produzione che costituiscono la parte
• Movimentazione dei materiali: Essiccatore, caricatore, frullatore e relativa attrezzatura
• Raffreddamento: Apparecchiature per il controllo della temperatura di refrigeratori, termolatori e stampi
• Automazione: Robot, trasportatori, sistemi di ispezione visiva e di movimentazione dei pezzi

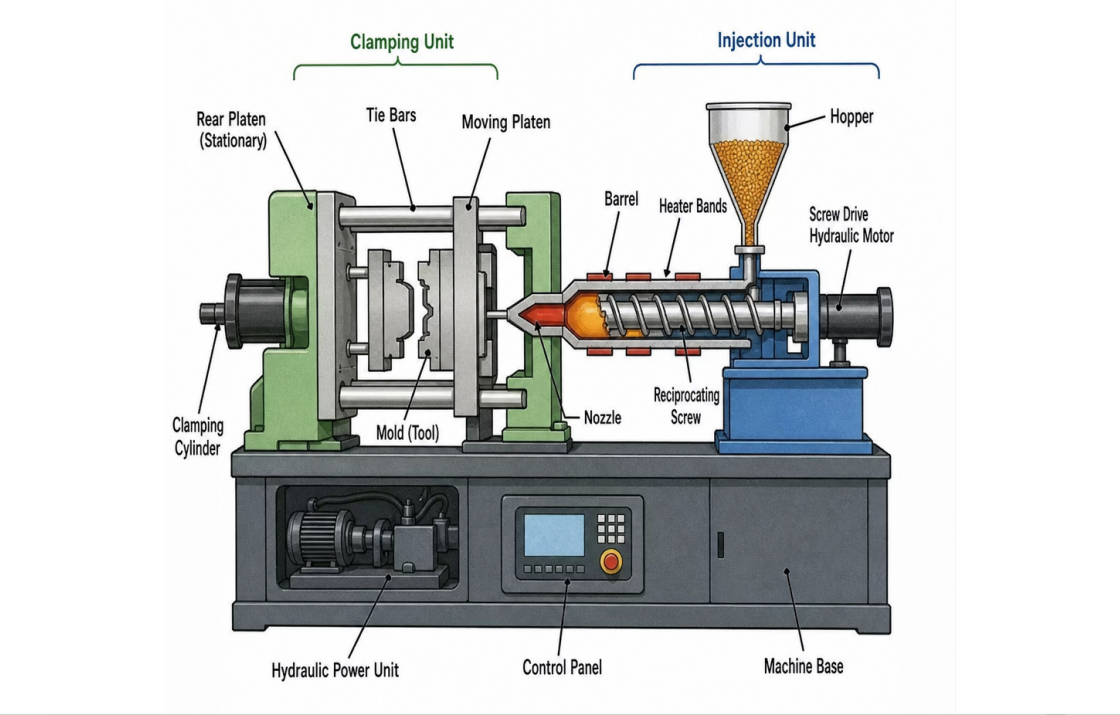

Parti e funzioni della macchina per stampaggio a iniezione

Comprensione macchina per lo stampaggio ad iniezione parts and functions è importante per la risoluzione dei problemi, la manutenzione, la selezione delle apparecchiature e l'ottimizzazione dei processi.

Tramoggia e gola di alimentazione

Il tramoggia immagazzina e alimenta la resina nella macchina. La gola di alimentazione trasferisce il materiale nel fusto e deve essere gestita adeguatamente per evitare ponti o alimentazione incoerente. I materiali igroscopici richiedono tipicamente a essiccatore del materiale prima dell'elaborazione.

Fasce del cilindro e del riscaldatore

Il botte contiene la vite e fornisce l'ambiente in cui il polimero viene fuso. Fasce riscaldanti mantenere il profilo di temperatura richiesto in tutta la canna.

Vite e anello di controllo

Il vite plastifica, mescola e dosa il polimero. Il controllare l'anello aiuta a prevenire il riflusso del materiale fuso durante l'iniezione, garantendo dimensioni e ripetibilità costanti.

Ugello

Il ugello trasferisce la plastica fusa dal cilindro alla boccola del canale di colata dello stampo. Il design e la temperatura dell'ugello devono corrispondere al materiale, allo stampo e all'applicazione.

Azionamento dell'unità di iniezione

Il injection unit may use tecnologia di azionamento idraulica, servoidraulica o elettrica per controllare la rotazione della vite e il movimento dell'iniezione.

Unità di bloccaggio

Il unità di bloccaggio , comprese le piastre e le colonne, apre e chiude lo stampo e fornisce una forza di chiusura sufficiente per resistere alla pressione della cavità durante l'iniezione e il confezionamento.

Sistema di espulsione

Il sistema di espulsione rimuove la parte stampata dal nucleo. Il tempismo e la forza corretti dell'espulsore sono essenziali per prevenire attaccamenti, deformazioni, sbiancamento da stress o danni alle parti.

Controlli e sensori

Le macchine moderne utilizzano controller e sensori per monitorare e regolare pressione di iniezione, velocità, temperatura, posizione della vite, tempo di ciclo, allarmi e ricette di processo.

Tipi di macchine per lo stampaggio a iniezione

Queo si confronta tipi di macchine per lo stampaggio a iniezione , considerare la precisione, la velocità, il consumo energetico, il materiale, la geometria della parte, il volume di produzione e l'ambiente operativo richiesti.

Macchine per lo stampaggio a iniezione elettriche e idrauliche

Macchine elettriche per lo stampaggio ad iniezione vengono comunemente selezionati quando sono importanti alta precisione, ripetibilità, pulizia ed efficienza energetica.

I vantaggi delle macchine elettriche includono:

• Elevata precisione di posizionamento
• Eccellente ripetibilità da uno scatto all'altro
• Minore consumo energetico in molte applicazioni
• Basso rumore di funzionamento
• Idoneità per ambienti di produzione puliti e controllati

Le potenziali limitazioni includono:

• Costo iniziale dell'attrezzatura più elevato
• Limitazioni applicative per determinati requisiti di tonnellaggio molto elevato o di servizio estremo

Macchine per lo stampaggio ad iniezione idraulica sono ampiamente utilizzati per componenti di grandi dimensioni e applicazioni industriali impegnative.

I vantaggi includono:

• Ampia gamma di forze di bloccaggio disponibili
• Prestazioni elevate per applicazioni pesanti
• Capacità di processo flessibile
• Tecnologia consolidata con una vasta esperienza di servizio

Le potenziali considerazioni includono:

• Consumo energetico più elevato rispetto a molti sistemi elettrici moderni
• Manutenzione dell'olio idraulico
• Maggiore attenzione alla pulizia e al controllo delle perdite

Presse ad iniezione ibride e servo

Molte macchine moderne utilizzano sistemi ibridi o servoidraulici . I vantaggi dello stampaggio a iniezione con servoazionamento possono includere:

• Consumo energetico ridotto rispetto ai sistemi idraulici convenzionali
• Controllo del movimento più veloce e preciso
• Minore generazione di calore
• Stabilità del processo migliorata
• Migliore controllo delle applicazioni di stampaggio più impegnative

Macchine speciali per lo stampaggio a iniezione

A seconda del applicazione di stampaggio ad iniezione di materie plastiche , potrebbero essere necessarie attrezzature specializzate, tra cui:

• Macchine confezionatrici ad alta velocità
• Macchine per stampaggio multicomponente e 2K
• Macchine per lo stampaggio di inserti
• Macchine per lo stampaggio ad iniezione di LSR
• Macchine per microstampaggio

Specifiche della macchina per lo stampaggio a iniezione di materie plastiche

Il terms macchina per lo stampaggio ad iniezione di materie plastiche and macchina per iniezione plastica sono spesso usati in modo intercambiabile. Quando si confrontano le apparecchiature, tuttavia, le specifiche di acquisto dovrebbero essere precise.

I parametri importanti includono:

• Perza di serraggio: kN o tonnellate
• Dimensione del tiro: grammi o once
• Diametro della vite: mm
• Rapporto L/D della vite
• Pressione di iniezione
• Velocità di iniezione
• Plastificazione e velocità di recupero
• Dimensioni della piastra
• Distanza tra i tiranti
• Spessore minimo e massimo dello stampo
• Massima luce del giorno
• Corsa e forza dell'espulsore

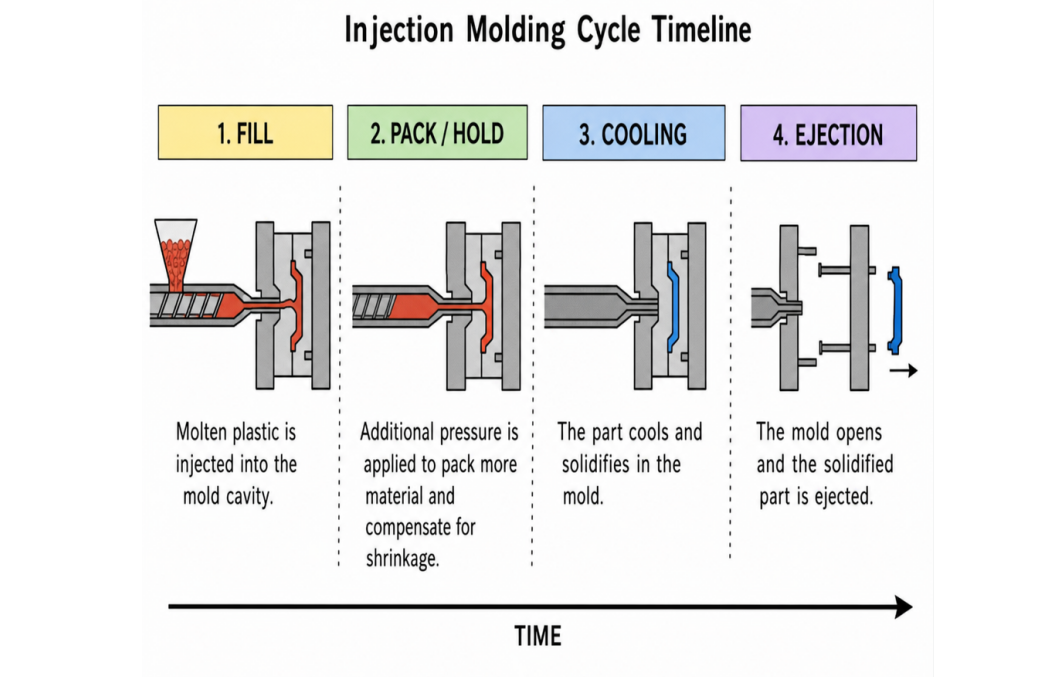

Processo di stampaggio a iniezione passo dopo passo

Comprensione the processo di stampaggio ad iniezione passo dopo passo rende più semplice identificare le variabili che influenzano la qualità e il tempo ciclo.

1. Preparazione del materiale

Asciugare la resina quando necessario e mantenere il livello di umidità specificato dal produttore. Una preparazione errata del materiale può causare deformazioni, fragilità, instabilità dimensionale e altri difetti.

2. Plastificazione

Il screw rotates and melts the polymer. Contropressione può essere regolato per migliorare la miscelazione e la consistenza della fusione.

3. Chiusura dello stampo e formazione del morsetto

Il mold closes and the clamp builds sufficient force before injection begins.

4. Riempimento

Il polimero fuso viene iniettato nella cavità. Velocità di iniezione, pressione, temperatura di fusione, temperatura dello stampo e comportamento del flusso tutti influiscono sulle prestazioni di riempimento.

5. Imballaggio e conservazione

La pressione Pack and Hold compensa il ritiro del materiale mentre il cancello rimane aperto. L'obiettivo è ottenere il peso e le dimensioni del pezzo richiesti senza stress eccessivo.

6. Raffreddamento

Il raffreddamento è spesso uno dei fattori che contribuiscono maggiormente al tempo di ciclo totale. Spessore delle pareti, temperatura dello stampo, progettazione del canale di raffreddamento e flusso del refrigerante influenzano fortemente le prestazioni di raffreddamento.

7. Apertura dello stampo

Il mold opens after sufficient cooling. Controlled mold movement helps prevent part drag, deformation, or vacuum-related sticking.

8. Espulsione e movimentazione dei pezzi

Perni di espulsione, aria, robot o altri sistemi rimuovono la parte stampata. La movimentazione automatizzata può migliorare la consistenza e ridurre il tempo di apertura dello stampo.

9. Ripetizione del ciclo

Il machine returns to the beginning of the cycle. The objective is a finestra di processo stabile e ripetibile , piuttosto che limitarsi a realizzare il ciclo più breve possibile.

Esempi di parti in plastica stampate ad iniezione

Geometrie diverse dei pezzi pongono requisiti diversi alla macchina e allo stampo.

Contenitori a pareti sottili

Richiede un imballaggio a parete sottile elevata velocità di iniezione, temperatura di fusione stabile, ventilazione efficace e tempi di ciclo rapidi .

Alloggiamenti degli ingranaggi

Le scatole degli ingranaggi richiedono un forte controllo dimensionale, un imballaggio uniforme e un raffreddamento bilanciato per ridurre al minimo la deformazione.

Connettori

Connettori often require tolleranze dimensionali strette, dimensioni uniformi, ventilazione efficace e allineamento affidabile dello stampo .

Componenti medici

Potrebbero essere necessari componenti medici convalida del processo, tracciabilità dei materiali, ambienti di produzione controllati e dati di processo dettagliati .

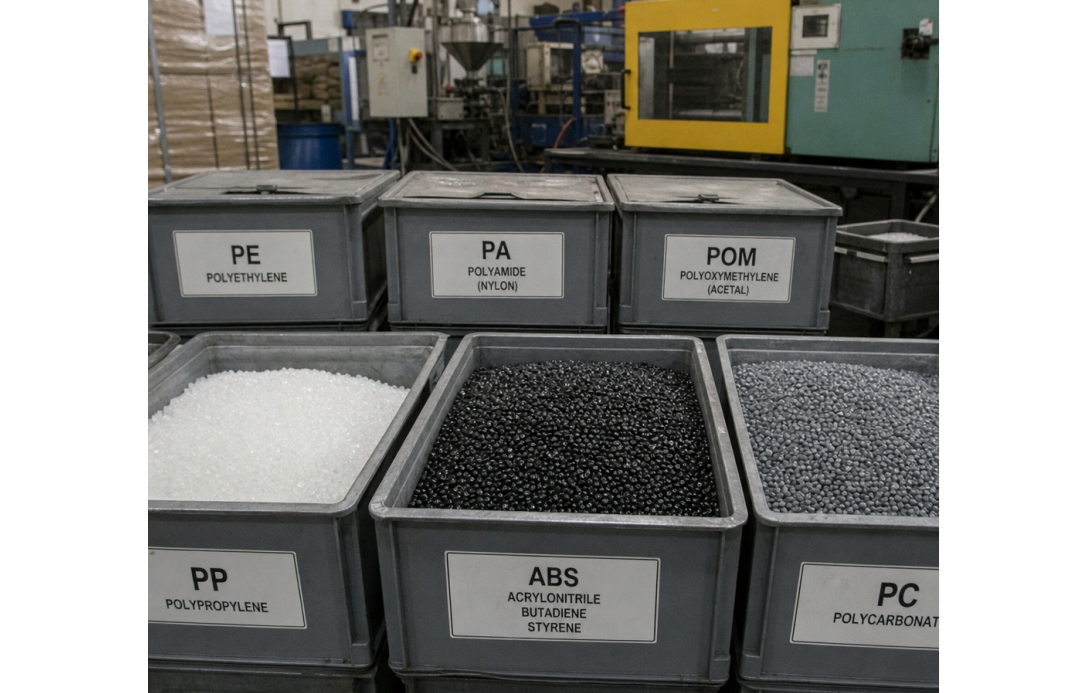

I migliori materiali per lo stampaggio a iniezione

Selezionando il i migliori materiali per lo stampaggio ad iniezione dipende dalla resistenza meccanica, dalla resistenza chimica, dai requisiti di temperatura, dall'aspetto, dalla stabilità dimensionale, dai costi e dai requisiti normativi.

PP e PE

Polipropilene (PP) and polietilene (PE) sono materiali economici con buona resistenza chimica. Il PP è ampiamente utilizzato anche per applicazioni che richiedono cerniere mobili.

ABS

ABS offre un'utile combinazione di tenacità, aspetto e lavorabilità, rendendolo comune negli alloggiamenti dei consumatori e nei componenti industriali.

computer

Policarbonato (PC) fornisce un'elevata resistenza agli urti e può offrire un'eccellente trasparenza, sebbene generalmente richieda condizioni di lavorazione più impegnative rispetto alle resine di base.

PA/Nylon

Poliammide (PA o nylon) fornisce robustezza e resistenza all'usura. Il controllo dell'umidità e un'adeguata asciugatura sono particolarmente importanti.

POM/Acetale

POM (acetale) offre basso attrito, buona stabilità dimensionale e resistenza all'usura, rendendolo adatto per ingranaggi e componenti meccanici di precisione.

PEEK e PEI

PEEK e PEI sono tecnopolimeri ad alte prestazioni utilizzati in ambienti critici, chimici e meccanici. Richiedono attrezzature adeguatamente progettate e capacità di lavorazione ad alta temperatura.

Suggerimento: La selezione del materiale deve essere sempre valutata insieme al design del punto di iniezione, allo sfiato, al raffreddamento, alla temperatura dello stampo e alle capacità di pressione e temperatura della macchina.

Guida alla progettazione di stampi multicavità

A guida alla progettazione di stampi multicavità dovrebbe concentrarsi sull’aumento della produzione senza introdurre un’eccessiva sensibilità del processo o rischi di manutenzione.

Le considerazioni chiave includono:

• Equilibrio del corridore: Mantenere un flusso costante in ogni cavità
• Progettazione del cancello: Controllare il taglio, il comportamento di riempimento e il congelamento del cancello
• Ventilazione: Fornire un'efficace evacuazione del gas per ciascuna cavità
• Raffreddamento: Mantenere una temperatura costante in tutte le cavità
• Integrità della linea di divisione: Prevenire la formazione di bave e mantenere l'allineamento dello stampo
• Accesso per la manutenzione: Rendere gli strumenti ad alta cavitazione pratici da manutenere

Quando si esegue il ridimensionamento da una o due cavità a 8, 16, 32 o 64 cavità , verificare che la macchina per lo stampaggio ad iniezione abbia sufficienti:

• Capacità di tiro con ammortizzatore adeguato
• Tasso di iniezione per il riempimento simultaneo della cavità
• Capacità plastificante
• Forza di serraggio
• Spazio per il montaggio dello stampo

Come scegliere una macchina per lo stampaggio a iniezione

Nel determinare come scegliere una macchina per lo stampaggio a iniezione , inizia con il parte, materiale e stampo , piuttosto che selezionare una macchina basandosi solo sul tonnellaggio di catalogo.

Requisiti di produzione

Definire:

• Volume di produzione annuale
• Tempo di ciclo richiesto
• Numero di cavità
• Tempo di attività previsto
• Tasso di scarto target
• Livello di automazione richiesto

Requisiti materiali

Valutare:

• Viscosità della resina
• Temperatura di fusione
• Temperatura dello stampo
• Requisiti di asciugatura
• Contenuto di rinforzo o riempitivo
• Caratteristiche corrosive o abrasive

Forza di serraggio

Stimare il necessario forza di serraggio in base all'area della parte proiettata, alla pressione della cavità, al materiale e alle condizioni di processo. Evitare sia un tonnellaggio insufficiente che un sovradimensionamento non necessario.

Dimensioni del tiro

Selezionare una macchina in grado di produrre il tiro richiesto mantenendo un raggio operativo ragionevole. Evitare di operare costantemente ai limiti estremi dell'unità di iniezione.

Velocità e pressione di iniezione

L'iniezione ad alta velocità può essere fondamentale parti a parete sottile, lunghezze di flusso lunghe e modelli di riempimento impegnativi . Verificare che la macchina possa raggiungere la velocità di iniezione richiesta senza raggiungere i limiti di pressione o velocità.

Dimensioni dello stampo

Controlla:

• Dimensioni della piastra
• Distanza tra i tiranti
• Gamma di spessori dello stampo
• Massima luce del giorno
• Specifiche dell'eiettore
• Capacità di peso dello stampo

Monitoraggio del processo

Per applicazioni impegnative, prendere in considerazione monitoraggio della pressione della cavità, monitoraggio della temperatura, registrazione dei dati, limiti di allarme e gestione delle ricette .

Compatibilità con l'automazione

Se è prevista l'automazione verificare la compatibilità con:

• Interfacce robotiche
• Utensili di fine braccio
• Trasportatori
• Ispezione della vista
• Separazione delle parti
• Sistemi di sicurezza

Acquistare una macchina per lo stampaggio a iniezione usata

Se stai cercando un macchina per lo stampaggio ad iniezione for sale , valutare le condizioni della macchina anziché concentrarsi solo sul prezzo di acquisto.

Richiesta:

• Ore di esecuzione
• Registri di manutenzione
• Misurazioni dell'usura di viti e cilindri
• Condizioni dell'olio idraulico , ove applicabile
• Versione del controllore
• Stato dell'impianto elettrico
• Disponibilità pezzi di ricambio
• Storia del servizio
• Prova della ripetibilità del processo

Quando possibile, far funzionare la macchina con uno stampo rappresentativo o con lo stampo di produzione effettivo prima dell'acquisto.

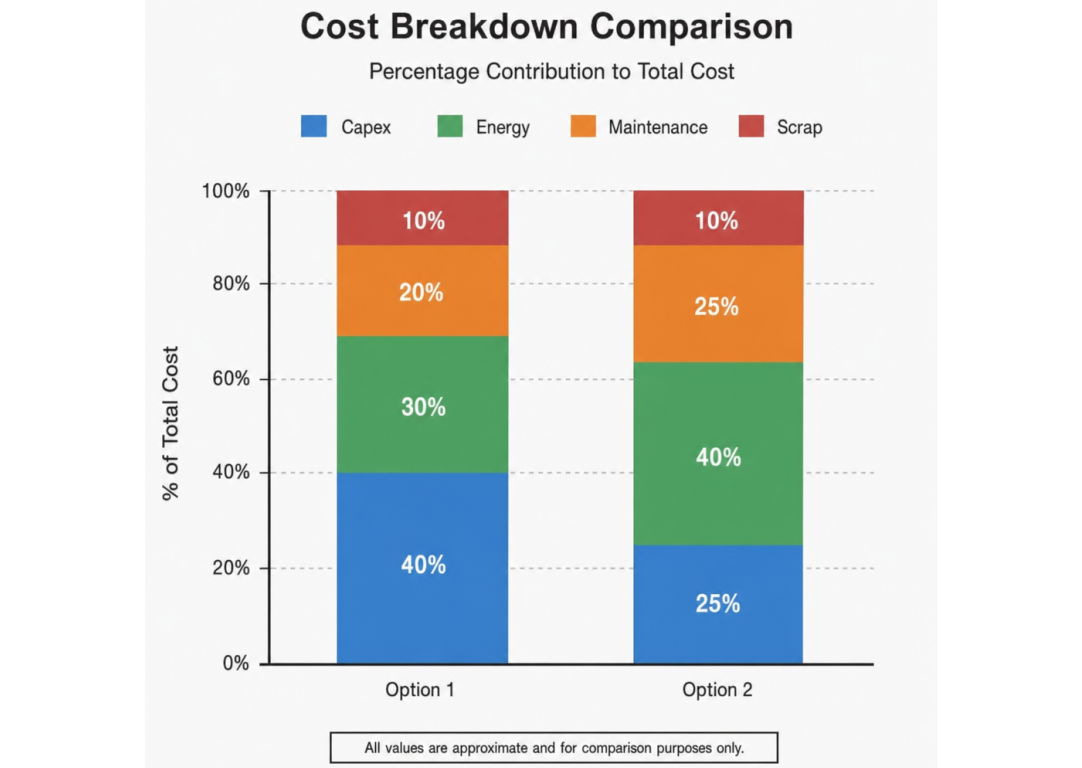

Confronto dei costi delle macchine per lo stampaggio a iniezione

An macchina per lo stampaggio ad iniezione cost comparison dovrebbe considerare il costo totale di proprietà piuttosto che il solo prezzo di acquisto iniziale.

I principali fattori di costo includono:

• Architettura della macchina: elettrica, idraulica o ibrida
• Forza di serraggio
• Capacità di tiro
• Capacità di automazione
• Sistemi di sicurezza
• Funzioni del controllore
• Monitoraggio del processo
• Pacchetti di precisione
• Copertura del servizio locale
• Garanzia
• Disponibilità pezzi di ricambio

Considera anche i costi correnti come:

• Consumo energetico
• Requisiti di raffreddamento
• Manutenzione preventiva
• Pezzi di ricambio
• Formazione
• Messa in servizio
• Tempi di inattività
• Rottame
• Efficienza produttiva

Una macchina con un prezzo di acquisto più elevato può avere un profilo economico complessivo diverso una volta inclusi il consumo di energia, la manutenzione, la produttività e i tempi di fermo.

Difetti e soluzioni dello stampaggio a iniezione

La maggior parte dei difetti di stampaggio possono essere ricondotti a problemi che coinvolgono riempimento, imballaggio, raffreddamento, condizione del materiale, ventilazione o progettazione dello stampo .

Flash

Le possibili cause includono un'eccessiva pressione nella cavità, una forza di serraggio insufficiente, danni alla linea di giunzione, disallineamento dello stampo o usura eccessiva.

Controlla:

• Pressione di iniezione
• Velocità di iniezione
• Forza di serraggio
• Condizione della linea di giunzione
• Allineamento dello stampo
• Usura della muffa

Segni di lavandino

Le possibili cause includono un imballaggio insufficiente, il congelamento prematuro del gate, uno spessore locale eccessivo della parete o un raffreddamento inadeguato.

I potenziali aggiustamenti includono:

• Ottimizzazione della pressione di impaccamento e mantenimento
• Aumento del tempo di imballaggio effettivo
• Migliorare la progettazione del cancello
• Migliorare il raffreddamento
• Ridurre lo spessore eccessivo delle nervature o delle pareti

Deformazione

Deformazione is often related to raffreddamento irregolare, ritiro differenziale, orientamento molecolare eccessivo o impaccamento sbilanciato .

Controllare la simmetria dello stampo-temperatura, le prestazioni di raffreddamento, le condizioni di impaccamento e l'orientamento del flusso.

Segni di bruciatura

I segni di bruciatura possono indicare gas intrappolato e ventilazione inadeguata , soprattutto verso la fine del riempimento.

Controlla:

• Prese d'aria per muffe
• Pulizia dello sfiato
• Velocità di iniezione near the end of fill
• Posizioni delle trappole di gas
• Stato materiale

Splay e striature argentate

Potrebbe verificarsi una distensione umidità, taglio eccessivo, contaminazione o scarsa ventilazione .

Verificare l'essiccazione della resina, la movimentazione dei materiali, le condizioni delle viti e i parametri di lavorazione.

Linee di saldatura

Le linee di saldatura si verificano quando si incontrano fronti di fusione separati.

I possibili miglioramenti del processo includono:

• Regolazione della temperatura di fusione
• Regolazione della temperatura dello stampo
• Ottimizzazione della velocità di iniezione
• Migliorare la ventilazione
• Revisione della posizione del cancello

Risoluzione dei problemi relativi allo stampaggio a getto corto

For stampaggio a stampaggio corto , controllare sistematicamente le seguenti aree.

1. Materiale ed essiccazione

Verificare il tipo di resina, il livello di umidità, il rapporto di rimacinato, il flusso del materiale e le condizioni del sistema di alimentazione.

2. Temperatura di fusione

Controllare se la temperatura di fusione è troppo bassa e verificare le temperature della zona del cilindro, le termocoppie, le prestazioni del riscaldatore e il comportamento di plastificazione.

3. Velocità e pressione di iniezione

Determinare se la macchina sta raggiungendo il suo pressione massima di iniezione o limite di velocità prima che la cavità venga riempita.

4. Sfiato e trappole per gas

Sfiati ostruiti o inadeguati possono impedire il riempimento completo. Pulisci gli sfiati esistenti e controlla la posizione delle trappole del gas.

5. Restrizioni per cancelli e corridori

Ispezionare il cancello, il canale di colata, l'area del canale di colata e l'area del residuo freddo per eventuali restrizioni o dimensioni errate.

6. Cuscino e dimensione del tiro

Verificare la dimensione del getto, la stabilità del cuscino e le prestazioni dell'anello di controllo. Il cuscino incoerente può indicare un problema dell'unità di iniezione o della vite/anello di ritegno.

Come ridurre il tempo del ciclo di stampaggio a iniezione

A ridurre il tempo del ciclo di stampaggio a iniezione , si concentrano in particolare sul raffreddamento e sulla movimentazione dei pezzi mantenendone la qualità.

Ottimizza il raffreddamento dello stampo

Migliora la disposizione dei canali di raffreddamento, il flusso del refrigerante, la turbolenza e la vicinanza alla parte stampata.

Ottimizza Pack and Hold

Accorciare il pacchetto e trattenerlo solo dopo aver confermato tempo di congelamento del cancello e stabilità del peso parziale . Ridurre il tempo di tenuta in modo eccessivo può aumentare i segni di avvallamento, il restringimento e la variazione dimensionale.

Migliora la ventilazione

Uno sfiato efficace può consentire un riempimento più rapido riducendo al contempo i segni di bruciature e i difetti di gas intrappolati.

Migliora l'automazione

I robot e la movimentazione automatizzata delle parti possono garantire una rimozione uniforme e ridurre i ritardi di apertura e chiusura dello stampo.

Ottimizza l'espulsione

La corretta tempistica, corsa e rilascio delle parti dell'espulsore possono prevenire bloccaggi e inutili ritardi del ciclo.

Importante: Un ciclo più breve rappresenta un miglioramento solo quando la qualità rimane stabile. Monitorare OEE, tasso di scarto, peso della parte, variazione dimensionale e tempi di fermo , non solo il tempo di ciclo.

Standard di stampaggio ad iniezione di grado medico

Per i componenti medici regolamentati, standard di stampaggio a iniezione per uso medico implicano molto di più che produrre parti visivamente accettabili.

La pianificazione della produzione può includere:

• Convalida del processo IQ/OQ/PQ
• Tracciabilità dei materiali
• Controllo del lotto
• Movimentazione controllata dei materiali
• Compatibilità con le camere bianche dove richiesto
• Apparecchiature di misura calibrate
• Gestione del cambiamento
• Monitoraggio del processo
• Gestione degli allarmi
• Conservazione dei dati di produzione

Per queste applicazioni è opportuno sottolineare la scelta della macchina ripetibilità, controllo del processo, tracciabilità e acquisizione dei dati , e non limitarsi semplicemente a limitare il tonnellaggio.

Asporto finale

Il successo dello stampaggio a iniezione dipende dall'allineamento di macchina, stampo, materiale e processo .

Il right macchina per lo stampaggio ad iniezione di materie plastiche dovrebbe fornire una forza di chiusura, una capacità di iniezione, una compatibilità con lo stampo, un controllo del processo e una ripetibilità sufficienti per l'applicazione prevista. Allo stesso tempo, lo stampo deve garantire riempimento, ventilazione, raffreddamento ed espulsione efficaci.

Utilizzare il ciclo di stampaggio a iniezione— riempire, imballare, raffreddare ed espellere -come quadro di riferimento per l'ottimizzazione. Quando si verificano difetti, trattali come segnali di processo che possono indicare problemi umidità, pressione, temperatura, flusso d'aria, comportamento del materiale o bilancio di raffreddamento .

Con una selezione disciplinata delle macchine, utensili ben progettati, materiali controllati e un monitoraggio sistematico dei processi, i produttori possono migliorare ripetibilità, riduzione degli scarti, riduzione dei tempi di ciclo e scalabilità della produzione con maggiore sicurezza .
