Quali sono le differenze tra le presse ad iniezione bicolore e monocolore?

La differenza fondamentale è questa: una macchina per stampaggio a iniezione monocolore inietta un materiale o un colore per ciclo, mentre a macchina per stampaggio ad iniezione bicolore inietta due materiali o colori diversi in un unico ciclo automatizzato — produrre una parte finita multimateriale senza assemblaggio secondario o post-elaborazione. Questa distinzione ha implicazioni di vasta portata per la qualità delle parti, l’efficienza produttiva, gli investimenti in attrezzature e la complessità operativa.

Per i produttori che valutano quale macchina si adatta alle loro esigenze di produzione, la decisione dipende dai requisiti di progettazione delle parti, dal volume di produzione, dalla compatibilità dei materiali e dalla struttura dei costi a lungo termine. Le sezioni seguenti analizzano ogni dimensione critica di questo confronto.

Struttura della macchina e principio di funzionamento

Macchina per lo stampaggio ad iniezione monocolore

Una macchina per lo stampaggio a iniezione monocolore (a colpo singolo) è costituita da un'unità di iniezione accoppiata a uno stampo. Il processo è semplice: i pellet di plastica vengono fusi, iniettati in una cavità dello stampo chiusa ad alta pressione, raffreddati ed espulsi come parte finita. L'intero ciclo richiede in genere tra 10 e 60 secondi a seconda della geometria e del materiale della parte.

La struttura della macchina è relativamente compatta e il sistema di controllo è meno complesso, rendendola la scelta standard per la stragrande maggioranza della produzione di componenti in plastica di base in tutto il mondo.

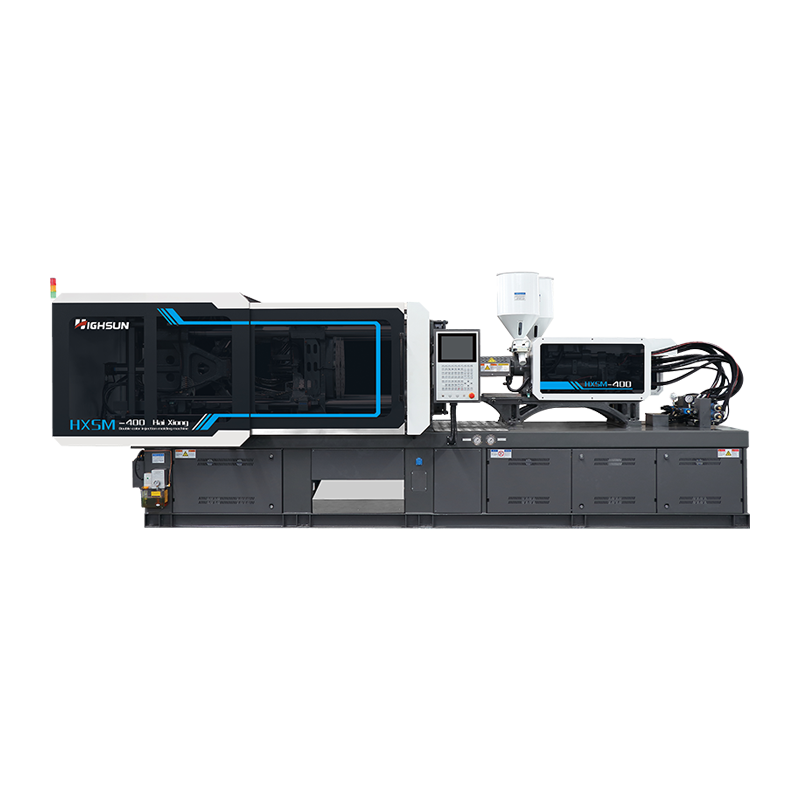

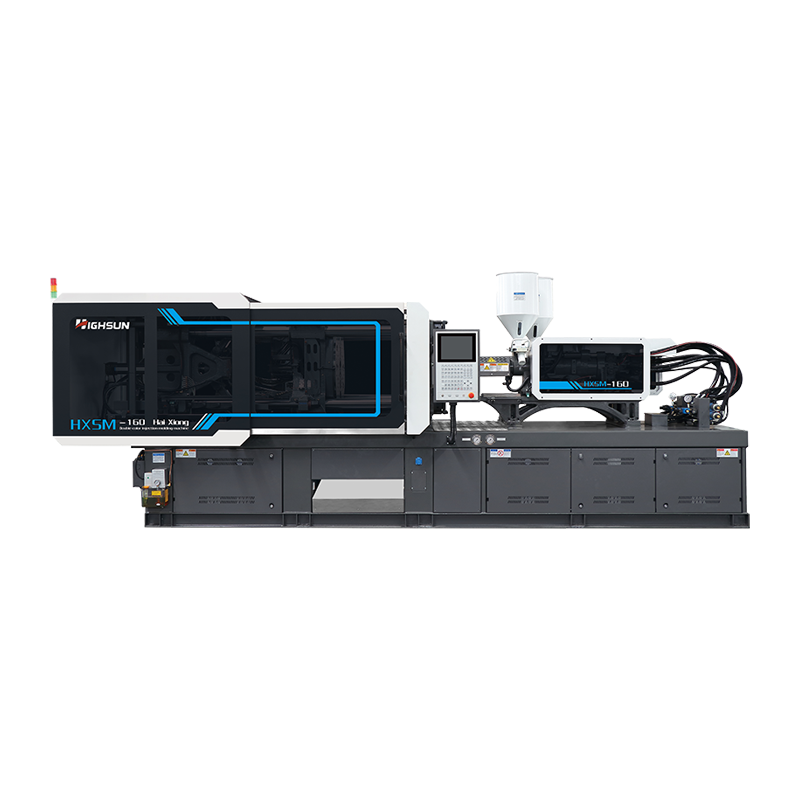

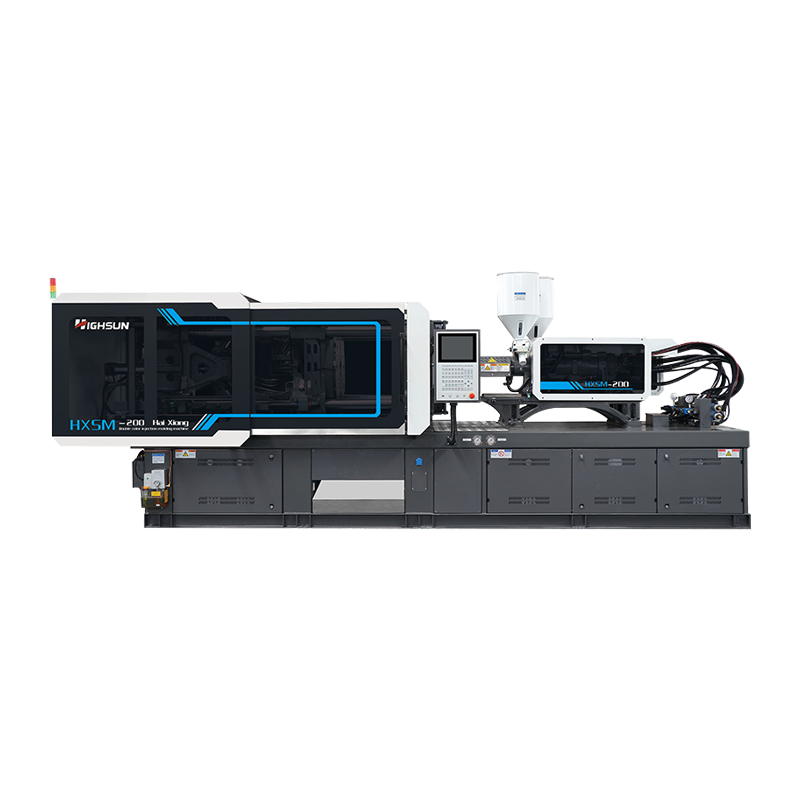

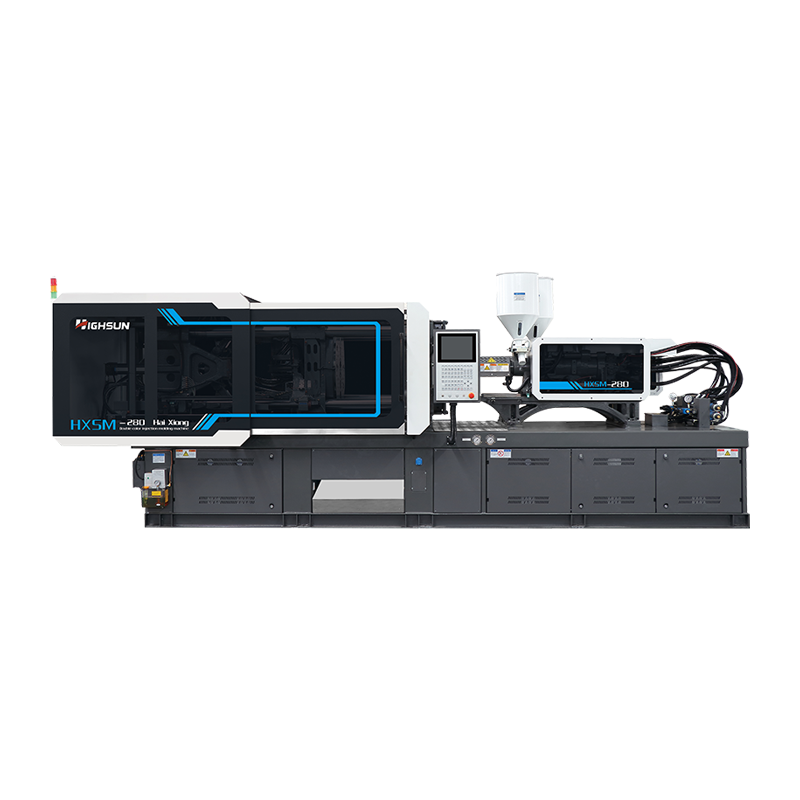

Macchina per stampaggio ad iniezione bicolore

È dotata di una macchina per lo stampaggio a iniezione a due colori, chiamata anche macchina a bi-iniezione o dual-shot due unità di iniezione indipendenti e un sistema di stampi rotanti o indicizzati. Lo stampo contiene due serie di cavità. Nel primo colpo, il materiale primario riempie la prima cavità. Lo stampo quindi ruota (tipicamente di 180 gradi) e la seconda unità di iniezione sovrastampa il secondo materiale sul primo substrato. Entrambi gli scatti avvengono all'interno di un singolo ciclo macchina.

Questa architettura richiede un ingombro macchina più ampio, un sistema di controllo più sofisticato e un allineamento di precisione dello stampo, ma elimina completamente le operazioni di assemblaggio a valle.

Confronto testa a testa: parametri chiave

Efficienza produttiva e tempo ciclo

Per le parti monomateriale, le macchine monocolore offrono i tempi di ciclo più rapidi ed economici. Tuttavia, quando un prodotto finito richiede due materiali – ad esempio, una presa morbida su un nucleo strutturale rigido – l’approccio monocolore richiede due operazioni di stampaggio separate, una fase di trasferimento e spesso incollaggio o assemblaggio meccanico. Questo flusso di lavoro sequenziale può aggiungere 30-50% sul tempo di produzione totale per unità rispetto ad un processo bicolore integrato.

Una macchina per lo stampaggio a iniezione a due colori consolida queste fasi in un unico ciclo. Mentre il ciclo individuale è più lungo (a causa della rotazione e del secondo colpo), la produttività complessiva per parti complesse multimateriale è sostanzialmente più elevata. I dati del settore indicano che il passaggio da un processo a due fasi monocolore a una macchina a due colori per le parti applicabili riduce le ore di produzione totali di fino al 45% su larga scala.

Figura 1: Metriche di efficienza che confrontano il processo monocolore in due fasi rispetto alla macchina per lo stampaggio a iniezione bicolore (indice: monocolore = 100)

Qualità delle parti e integrità dei legami

Uno dei vantaggi tecnici più significativi di una pressa ad iniezione bicolore è la qualità del legame tra i due materiali. Quando il secondo materiale viene iniettato sul primo substrato ancora caldo, l'interfaccia subisce legame per diffusione a livello molecolare — le catene polimeriche di entrambi i materiali si mescolano al confine. Ciò crea una forza di adesione che è fondamentalmente più forte e più duratura di qualsiasi giunto meccanico o legame adesivo ottenibile in fase post-assemblaggio.

I test di pull-off su parti sovrastampate a due colori mostrano generalmente una forza di adesione interfacciale di 3–8MPa per accoppiamenti di materiali compatibili come ABS/TPE o computer/TPU, che spesso superano la resistenza alla trazione del materiale più morbido stesso, il che significa che la parte si rompe nel materiale sfuso prima che si rompa il legame.

Le parti assemblate monocolore sono intrinsecamente limitate dalle prestazioni adesive e dalla geometria del giunto. Nelle applicazioni ad alto stress o ad alto numero di cicli, come le maniglie interne delle automobili o le impugnature per dispositivi medici, questa differenza è fondamentale per l'affidabilità del prodotto e la conformità normativa.

Pressa ad iniezione bicolore a risparmio energetico: una priorità crescente

Il consumo di energia rappresenta uno dei costi operativi principali nello stampaggio a iniezione. Le tradizionali macchine per lo stampaggio a iniezione idraulica, mono o bicolore, consumano energia continuamente, anche quando il sistema idraulico è al minimo tra un ciclo e l'altro. Moderno macchine per stampaggio a iniezione bicolore a risparmio energetico affrontare questo problema attraverso sistemi di azionamento servoidraulici o completamente elettrici che forniscono potenza su richiesta anziché in modo continuo.

Come si ottiene il risparmio energetico

• Pompe idrauliche servoazionate regola la velocità del motore in tempo reale per soddisfare la domanda di carico effettiva, riducendo l'assorbimento di potenza in stato di inattività fino a 70% rispetto ai sistemi idraulici a velocità fissa.
• Sistemi di azionamento completamente elettrici sostituire completamente i circuiti idraulici, eliminando le perdite di riscaldamento dell'olio e garantendo un risparmio energetico complessivo 30-60% per macchina rispetto ai modelli idraulici convenzionali.
• Frenata rigenerativa sulle macchine elettriche recupera l'energia cinetica durante le fasi di decelerazione reimmettendola nella rete di alimentazione.
• Controllo preciso della temperatura con il riscaldamento del cilindro specifico per zona riduce lo spreco di energia termica durante l'avvio e tra un ciclo e l'altro.

Perché l'efficienza energetica è più importante per le macchine a due colori

Poiché una macchina per lo stampaggio a iniezione a due colori aziona contemporaneamente due unità di iniezione, due riscaldatori del cilindro e un meccanismo di rotazione dello stampo, il suo consumo energetico di base è intrinsecamente superiore rispetto a una macchina monocolore. L’applicazione della tecnologia di risparmio energetico alle macchine a due colori produce quindi risparmi assoluti proporzionalmente maggiori. Una struttura ad alto volume in funzione 10 presse ad iniezione bicolore a risparmio energetico può ridurre realisticamente il consumo annuale di elettricità di centinaia di megawattora rispetto alle macchine convenzionali equivalenti: una riduzione significativa sia dei costi operativi che dell’impronta di carbonio.

Figura 2: Consumo energetico relativo per tipo di tecnologia di azionamento per presse a iniezione a due colori

Requisiti di utensili e stampi

La progettazione degli stampi è il luogo in cui la complessità e la differenza di costo tra i due tipi di macchine sono più pronunciate.

• Stampi monocolore sono utensili convenzionali per cavità e nucleo con sistemi di guide standard. I tempi di consegna dello stampo sono in genere 4–8 settimane per uno strumento di produzione e il processo di progettazione è ben consolidato in tutto il settore.
• Stampi bicolore richiedono due set di cavità abbinati che devono essere allineati con precisione sulla piastra rotante. La metà del nucleo ruota di 180 gradi tra uno scatto e l'altro, quindi entrambe le posizioni della cavità devono produrre parti geometricamente coerenti. I tempi di consegna dello stampo sono in genere 8-14 settimane e l'ingegneria della progettazione richiede competenze più elevate.
• Anche gli stampi bicolori richiedono attenzione ingegneria del posizionamento dei cancelli per la seconda iniezione per evitare che il primo substrato si deformi sotto la pressione di iniezione.
• Gli intervalli di manutenzione dello stampo sono generalmente più brevi per gli utensili bicolore a causa dell'ulteriore complessità meccanica del meccanismo rotante.

Scenari applicativi tipici per ciascun tipo di macchina

Quando scegliere una macchina monocolore

• Parti realizzate con un unico materiale senza requisiti funzionali multimateriali
• Parti di materie prime ad alto volume come tappi, chiusure, contenitori e alloggiamenti strutturali
• Produzione a breve termine o di prototipazione in cui la flessibilità degli utensili è più importante dell'efficienza per unità
• Operazioni con spazio o budget limitato per beni strumentali

Quando scegliere una macchina per stampaggio a iniezione bicolore

• Interni automobilistici: Impugnature del volante, maniglie delle portiere e pannelli degli strumenti che combinano plastica strutturale rigida con strati sovrastampati morbidi al tatto
• Elettronica di consumo: Alloggiamenti bicolore, finestre trasparenti su substrati opachi e superfici dei pulsanti tattili
• Dispositivi medici: Corpi siringa con impugnature morbide, dove il legame deve soddisfare rigorosi standard di pulizia e delaminazione
• Utensili elettrici e utensili manuali: Impugnature ergonomiche con impugnatura morbida su nuclei in polimero rigido
• Prodotti di consumo: Manici di spazzolini da denti, utensili da cucina e articoli sportivi che richiedono una separazione estetica dei colori o una differenziazione della funzionalità dei materiali

Compatibilità dei materiali nello stampaggio bicolore

Non tutte le combinazioni di materiali sono adatte allo stampaggio a iniezione bicolore. I due materiali devono avere temperature di fusione compatibili e affinità chimica per ottenere un adeguato legame interfacciale. La tabella seguente riassume gli accoppiamenti compatibili comuni:

Considerazioni sull'abilità dell'operatore e sulla manutenzione

Le macchine monocolore sono lo standard del settore e la maggior parte degli operatori delle macchine sono addestrate su di esse. Le procedure di installazione, risoluzione dei problemi e manutenzione ordinaria sono ben documentate e ampiamente comprese.

Le macchine per lo stampaggio a iniezione a due colori richiedono un livello più elevato di esperienza dell'operatore. Le aree chiave che richiedono formazione aggiuntiva includono:

• Gestione parametri doppia iniezione: Ciascuna unità di iniezione ha profili indipendenti di pressione, velocità, temperatura e temporizzazione che devono essere impostati e bilanciati correttamente.
• Manutenzione del sistema di rotazione dello stampo: Il meccanismo della piastra rotante richiede un'ispezione periodica dei cuscinetti, dei perni di allineamento e degli attuatori idraulici o di rotazione servo.
• Procedure di spurgo del materiale: Lo spurgo di due fusti tra un cambio di colore e un altro materiale richiede più materiale e tempo rispetto a una macchina a fusto singolo.
• Convalida del processo: La convalida di una parte a due colori richiede in genere cicli di qualificazione più estesi, in particolare nei settori regolamentati come quello medico o automobilistico.

Domande frequenti

D1: Una macchina monocolore può produrre lo stesso risultato di una macchina per stampaggio a iniezione bicolore con passaggi aggiuntivi?

Una macchina monocolore può produrre parti multimateriale tramite stampaggio a inserti o assemblaggio sequenziale, ma la forza di adesione, l'efficienza del ciclo e la consistenza dimensionale saranno generalmente inferiori. Per la produzione in grandi volumi di parti multimateriale incollate, una macchina per lo stampaggio a iniezione a due colori è la soluzione appositamente progettata.

D2: Qual è il risparmio energetico tipico di una macchina per lo stampaggio a iniezione a due colori a risparmio energetico rispetto a un modello idraulico convenzionale?

Le macchine per lo stampaggio a iniezione bicolore servoidrauliche a risparmio energetico in genere riducono il consumo energetico di 30–50% rispetto ai modelli idraulici a velocità fissa. Le varianti completamente elettriche possono raggiungere un risparmio fino a 60% in condizioni operative ottimali.

Q3: Quanto tempo impiega la progettazione e la produzione di uno stampo bicolore rispetto a uno stampo standard?

In genere richiedono stampi bicolore 8-14 settimane per uno strumento di produzione, rispetto a 4–8 settimane per uno stampo monocolore standard, a causa dell'ingegneria aggiuntiva richiesta per il sistema a cavità rotante e il design a doppia porta.

D4: Tutte le combinazioni di materiali sono adatte allo stampaggio a iniezione bicolore?

No. I due materiali devono avere temperature di lavorazione compatibili e sufficiente affinità chimica alla loro interfaccia. Gli accoppiamenti comuni più riusciti includono ABS/TPE, PC/TPU e PP/TPO. I materiali incompatibili produrranno legami deboli o fallimenti in termini di delaminazione e devono essere convalidati attraverso i dati dei fornitori di materiali e test di processo prima di impegnarsi nell'attrezzatura.

Q5: Una macchina per lo stampaggio a iniezione a due colori è adatta per la produzione di piccoli volumi o di prototipi?

In generale, le macchine a due colori sono più adatte per la produzione di volumi medio-alti dove l'investimento in attrezzature e la complessità della macchina sono giustificati dal risparmio unitario e dai requisiti di qualità. Per la prototipazione o volumi molto bassi, il sovrastampaggio su una macchina monocolore standard utilizzando inserti prestampati è in genere più conveniente.

Q6: Come funziona il meccanismo della piastra rotante su una macchina per lo stampaggio a iniezione a due colori?

Dopo che il primo colpo è stato iniettato e parzialmente raffreddato, la piastra mobile (con la metà centrale dello stampo attaccata) ruota di 180 gradi sul proprio asse centrale. Il substrato del primo colpo è ora posizionato davanti alla cavità della seconda unità di iniezione. Lo stampo si chiude nuovamente, il secondo materiale viene iniettato attorno o sopra il substrato e, dopo il raffreddamento, viene espulsa la parte finita bimateriale. La cavità di primo colpo riceve contemporaneamente una nuova iniezione di primo colpo, il che significa che entrambe le cavità sono produttive in ogni ciclo.
