Cos'è una macchina per lo stampaggio a iniezione di materie plastiche?

Cos'è un Macchina per iniezione plastica ?

Una macchina per iniezione plastica è un'apparecchiatura di produzione industriale che riscalda la resina plastica solida allo stato fuso e quindi spinge il materiale fuso in uno stampo di acciaio chiuso a pressione controllata, dove si raffredda e si solidifica in una parte finita in un tempo che va da pochi secondi a un paio di minuti. Questa categoria di apparecchiature è più formalmente conosciuta come an macchina per lo stampaggio ad iniezione , e si trova al centro dei moderni macchinari per lo stampaggio della plastica utilizzati nelle linee di produzione automobilistica, di imballaggio, di elettronica, di elettrodomestici e di beni di consumo.

Il compito fondamentale di qualsiasi macchina per lo stampaggio di materie plastiche è trasformare i pellet di resina grezza in una parte ripetibile e dimensionalmente coerente, ciclo dopo ciclo, senza cambiare attrezzatura tra un lotto e l'altro. Un singolo stampo montato nell’unità di bloccaggio può produrre migliaia di parti quasi identiche, motivo per cui lo stampaggio a iniezione rimane un metodo di produzione primario per componenti in plastica ad alto volume in così tanti settori.

Le macchine di questa categoria sono comunemente dimensionate in base alla forza di chiusura, espressa in tonnellate, e alla dimensione del getto, che descrive la quantità di plastica fusa che l'unità di iniezione può erogare in un singolo ciclo. La forza di bloccaggio sui comuni modelli di macchine per iniezione plastica può variare da meno di 100 tonnellate per piccoli articoli di precisione come connettori e cappucci fino a 3000 tonnellate per parti di grandi dimensioni come pallet, contenitori e pannelli di carrozzeria automobilistica.

Come funziona una macchina per lo stampaggio a iniezione di materie plastiche?

Ogni ciclo di presse per stampaggio a iniezione segue la stessa sequenza in quattro fasi, indipendentemente dal fatto che la macchina sia una piccola unità di precisione o una pressa di tonnellaggio pesante costruita per parti industriali di grandi dimensioni. Comprendere ciascuna fase aiuta a spiegare perché il tempo di ciclo, la forza di bloccaggio e la qualità delle parti sono così strettamente collegati.

Fase di serraggio

L'unità di chiusura chiude e blocca insieme le due metà dello stampo, esercitando una forza sufficiente per mantenere lo stampo chiuso contro la pressione della plastica che sta per essere iniettata. Questa è la fase in cui la forza di bloccaggio, discussa in dettaglio più avanti, diventa il fattore decisivo riguardo alle dimensioni o allo spessore del pezzo che la macchina può gestire.

Fase di iniezione

Una vite rotante all'interno del cilindro riscaldato scioglie i pellet di resina solida e spinge la plastica fusa attraverso un ugello nella cavità dello stampo. La pressione e la velocità di iniezione sono adattate al materiale e alla geometria del pezzo in modo che la cavità si riempia uniformemente prima che la plastica inizi a raffreddarsi.

Fase di raffreddamento

Una volta piena la cavità, lo stampo continua a trattenere il pezzo mentre il calore viene espulso attraverso i canali di raffreddamento all'interno dello stampo. Il raffreddamento è in genere la fase più lunga del ciclo e lo spessore delle pareti ha un effetto diretto sulla durata, una relazione mostrata nel grafico della durata del ciclo più avanti in questo articolo.

Fase di espulsione

Dopo che la parte si è raffreddata abbastanza da mantenere la sua forma, l'unità di bloccaggio si apre e i perni di espulsione spingono la parte finita fuori dallo stampo. La macchina quindi si ripristina e la sequenza si ripete per lo scatto successivo.

Tipi di macchine per lo stampaggio della plastica disponibili oggi

I produttori di attrezzature per macchine per lo stampaggio di materie plastiche generalmente raggruppano le macchine in base al modo in cui vengono azionate le unità di chiusura e iniezione. Le quattro categorie seguenti coprono la maggior parte di ciò che viene utilizzato oggi negli ambienti di produzione e molte linee di macchine si ramificano anche in serie specializzate come design a due piastre, linee ad alta velocità e sistemi a doppio colore costruiti per parti che combinano due materiali in un unico colpo.

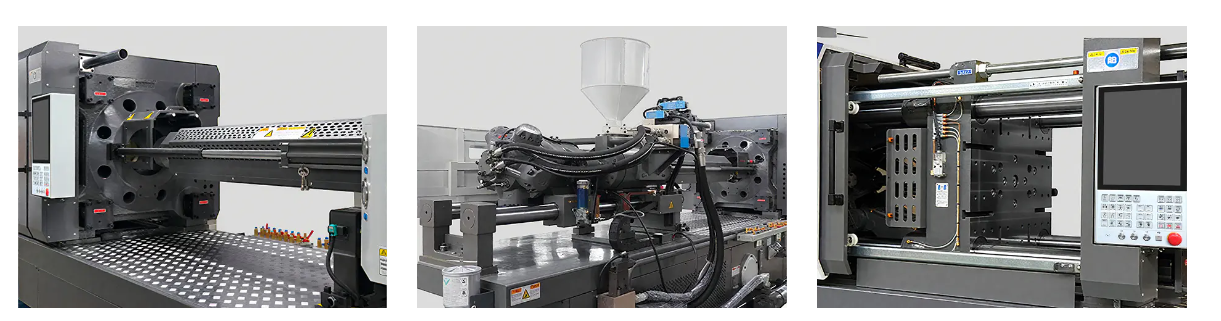

Componenti chiave all'interno di una macchina per lo stampaggio a iniezione di materie plastiche

Indipendentemente dal tipo di azionamento, una linea di stampaggio plastica della macchina dipende dal fatto che gli stessi elementi costitutivi principali lavorano insieme. Sapere cosa fa ciascuna parte rende più semplice leggere la scheda tecnica di una macchina e confrontare i modelli prima di impegnarsi in un layout di produzione.

• Unità di iniezione : tramoggia, cilindro riscaldato e vite che fondono i pellet di resina e spingono la plastica fusa nello stampo.
• Unità di bloccaggio : piastre, colonne e una ginocchiera o meccanismo idraulico che mantengono chiuso lo stampo durante l'iniezione.
• Muffa : l'utensile che modella il pezzo, montato tra il piano fisso e quello mobile.
• Sistema di controllo : il pannello operatore e il controller che gestiscono temperatura, pressione, velocità e temporizzazione per ogni fase.
• Sistema di guida : la pompa idraulica, il servomotore o il motore elettrico che alimenta il movimento di bloccaggio e iniezione.
• Sistema di raffreddamento : canali dell'acqua o dell'olio, all'interno dello stampo e attorno alla botte, che asportano il calore durante il ciclo.
• Sistema di espulsione : perni o piastre che spingono il pezzo finito fuori dallo stampo una volta raffreddato.

Le tolleranze di lavorazione dello stampaggio a iniezione di precisione dipendono fortemente dal modo in cui questi sistemi sono abbinati al pezzo, motivo per cui la selezione dei componenti è importante tanto quanto il tonnellaggio complessivo della macchina.

Comprendere la forza di chiusura nelle macchine per lo stampaggio

La forza di bloccaggio è la quantità di forza che una macchina applica per tenere chiuse le due metà dello stampo mentre la plastica fusa viene iniettata sotto pressione. Se la forza di bloccaggio è troppo bassa per un determinato pezzo, lo stampo può aprirsi leggermente durante l'iniezione, lasciando fuoriuscire plastica sottile lungo la linea di giunzione, un difetto comunemente noto come bava.

La forza di bloccaggio viene solitamente misurata in tonnellate ed è strettamente legata alla superficie prevista della parte da stampare, insieme alla pressione di iniezione richiesta dal materiale. Le parti più grandi e piatte richiedono in genere una forza di serraggio maggiore rispetto alle parti piccole e con pareti profonde di volume simile.

Come mostra il grafico, le comuni macchine per lo stampaggio di plastica variano in scala da sotto 300 tonnellate per macchine compatte utilizzate su piccole parti, fino al da 1600 a 3000 tonnellate gamma riservata a componenti extra large come pallet, contenitori di grandi dimensioni e pannelli della carrozzeria.

Spiegazione del tempo del ciclo di stampaggio a iniezione

Il tempo di ciclo è il tempo totale necessario per completare una sequenza completa di bloccaggio, iniezione, raffreddamento ed espulsione. È uno dei dati principali utilizzati per stimare quanti pezzi una macchina può produrre in un turno.

Il raffreddamento di solito rappresenta la quota maggiore del tempo di ciclo e lo spessore della parete è il fattore principale della durata del raffreddamento, poiché il calore deve spostarsi ulteriormente fuori da una sezione più spessa prima che la parte sia sufficientemente rigida da essere espulsa.

Una parte con pareti sottili intorno 1 mm può raffreddarsi ed espellere in meno di 20 secondi, mentre una parte con 5 mm i muri possono impiegare più di un minuto per raggiungere lo stesso punto, anche su una macchina altrimenti identica.

Applicazioni comuni delle presse per stampaggio a iniezione in tutti i settori

La produzione delle macchine per iniezione plastica si manifesta in più luoghi di quanto la maggior parte delle persone creda, dall'alloggiamento di un elettrodomestico al rivestimento interno di un'auto. Il grafico seguente fornisce una visione di riferimento generale di dove le presse per lo stampaggio a iniezione sono maggiormente utilizzate, sulla base della pratica comune del settore piuttosto che di un singolo sondaggio formale.

Automotive e trasporti

Paraurti, pannelli di rivestimento interni, cruscotti e alloggiamenti sotto il cofano vengono spesso prodotti su linee di macchine per lo stampaggio di materie plastiche a tonnellaggio più elevato a causa delle dimensioni dei pezzi di grandi dimensioni e dei requisiti dimensionali impegnativi.

Imballaggi e beni di consumo

Tappi, chiusure, contenitori a pareti sottili e articoli per la casa vengono generalmente utilizzati su macchine a ciclo più veloce, spesso servoassistite, dove il volume di produzione conta tanto quanto la precisione delle parti.

Elettronica ed elettrodomestici

Involucri, connettori e staffe interne richiedono tolleranze strette, ed è qui che le macchine per lo stampaggio a iniezione servo e i sistemi ibridi tendono ad essere preferiti per il loro controllo ripetibile.

Come scegliere una macchina per lo stampaggio a iniezione per le proprie esigenze produttive

La scelta della giusta macchina per iniezione plastica inizia dal pezzo, non dal catalogo della macchina. Alcuni fattori fondamentali in genere determinano quale classe di macchina è adatta a un determinato lavoro.

Come punto di partenza approssimativo, il fabbisogno di tonnellaggio viene spesso stimato moltiplicando l'area proiettata della parte per un fattore di pressione legato al materiale, quindi aggiungendo un margine per la complessità della parte. Effettuare questo calcolo con un costruttore di macchine prima di finalizzare l'attrezzatura aiuta a evitare di scegliere una macchina da stampa sottodimensionata o inutilmente sovradimensionata per il lavoro.

Macchine per lo stampaggio a iniezione servo vs macchine per lo stampaggio a iniezione idrauliche

Entrambi i tipi di macchine completano lo stesso ciclo in quattro fasi descritto in precedenza, ma il modo in cui forniscono la forza di bloccaggio e di iniezione è abbastanza diverso da influenzare il consumo di energia, la precisione e il rumore in officina.

Dove portano le macchine per lo stampaggio a iniezione idraulica

I sistemi idraulici generalmente forniscono una forte forza di bloccaggio grezza con una complessità strutturale inferiore, motivo per cui le presse di tonnellaggio pesante utilizzate per parti strutturali di grandi dimensioni sono ancora comunemente idrauliche o ibride anziché completamente elettriche.

Dove portano le macchine per lo stampaggio a iniezione servo

I sistemi servoassistiti regolano la velocità del motore in modo che corrisponda esattamente alla potenza necessaria in ogni fase del ciclo anziché far funzionare una pompa in modo continuo, il che in genere riduce il consumo di energia e il rumore di funzionamento, migliorando al tempo stesso la ripetibilità per le parti di precisione.

Informazioni su Ningbo Highsun Plastic Machinery Co., Ltd.

Ningbo Highsun Plastic Machinery Co., Ltd. ha sede nel Parco scientifico e tecnologico di Beilun a Ningbo, un'area ampiamente conosciuta nel settore come centro per la produzione di macchinari per la plastica. La fabbrica copre più di 120000 mq e si dedica alla produzione di macchine per lo stampaggio a iniezione del marchio HIGHSUN.

Costruito vicino a 20 anni di sviluppo mirato e attingendo a più di 50 anni Grazie all'esperienza produttiva portata avanti dalla società madre, HIGHSUN Machinery è cresciuta fino a diventare uno dei 3 principali produttori di macchine per lo stampaggio a iniezione di plastica a Ningbo e uno dei 10 principali produttori di macchine per lo stampaggio di plastica in Cina. La gestione raffinata dei processi e gli obiettivi di produzione coerenti rimangono il focus operativo di ogni linea di prodotti.

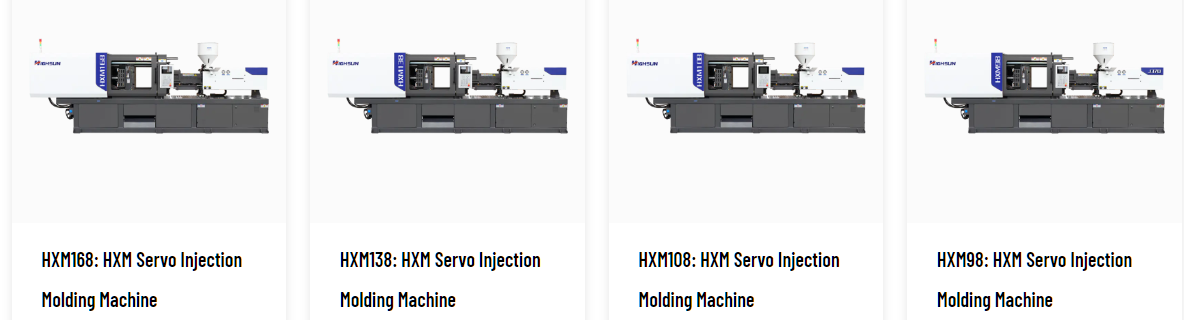

L'attuale gamma di prodotti comprende serie ibride elettriche e petrolifere, serie a due piastre, serie ad alta velocità, serie a doppio colore non miscelato, serie a doppio colore misto, serie BMC, serie PET e serie PVC, coprendo la forza di serraggio da Da 98 tonnellate a 3000 tonnellate . Sono disponibili anche configurazioni personalizzate per esigenze produttive che esulano dalla serie standard.

Highsun opera attorno a una filosofia incentrata sul cliente, riassunta internamente nel perseguimento dell'eccellenza e della perfezione dello stampaggio, con l'obiettivo più ampio di costruire un marchio leader di macchine per lo stampaggio a iniezione ad alte prestazioni.
