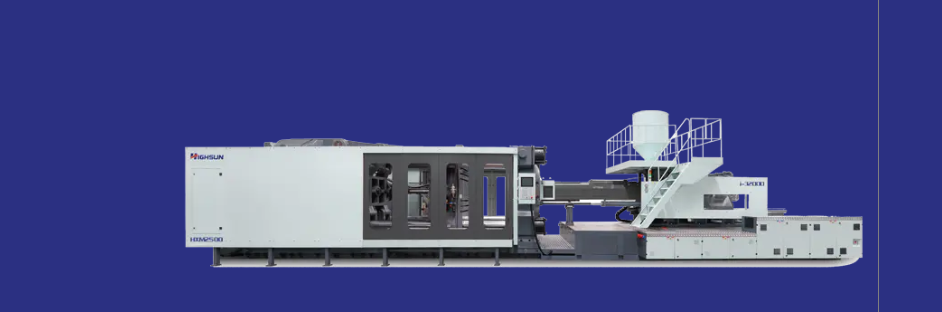

Cos'è una macchina per lo stampaggio a iniezione servo?

Un" macchina per lo stampaggio ad iniezione servo" è un tipo di attrezzatura per lo stampaggio a iniezione che utilizza un servomotore come fonte di alimentazione primaria. "Servo" si riferisce alla capacità del sistema di azionamento di rispondere in modo preciso e rapido ai comandi di controllo.

1. Macchina per lo stampaggio a iniezione idraulica tradizionale vs. Servo macchina per lo stampaggio ad iniezione

Macchine per lo stampaggio a iniezione idraulica tradizionali: utilizzano un motore asincrono a velocità costante per azionare una pompa idraulica. La pompa idraulica funziona continuamente, generando una pressione e una portata fisse. La macchina utilizza valvole proporzionali o servovalvole per regolare la pressione e la portata necessarie per le diverse operazioni (come chiusura dello stampo, iniezione, mantenimento della pressione, raffreddamento, apertura dello stampo ed espulsione).

Gli svantaggi di questo metodo sono:
Notevole spreco di energia: il motore e la pompa funzionano continuamente a piena capacità, consumando energia. Anche quando la macchina si sta raffreddando o è in attesa, è necessaria una notevole quantità di energia per mantenere la pressione del sistema e il trabocco.
Rapido aumento della temperatura dell'olio: il traboccamento e l'attrito generano un calore significativo, che richiede un sistema di raffreddamento aggiuntivo.
Elevata rumorosità: la pompa in continuo funzionamento genera un notevole rumore.
Precisione di controllo e velocità di risposta limitate: basandosi sulla regolazione della valvola, la precisione e la velocità sono inferiori al controllo diretto del motore. Le tradizionali macchine completamente elettriche utilizzano più servomotori per azionare direttamente ciascun asse di movimento (come chiusura dello stampo, iniezione ed espulsione) tramite meccanismi come viti a ricircolo di sfere o cinghie sincrone.
I vantaggi includono alta precisione, funzionamento pulito ed efficienza energetica. Gli svantaggi includono struttura complessa, costo elevato e forza di bloccaggio generalmente inferiore rispetto ai modelli idraulici.

Caratteristiche e principi di funzionamento delle macchine per lo stampaggio ad iniezione servo:
Fonte di alimentazione principale - Servomotore: sostituisce il tradizionale motore a velocità costante.
Sistema di controllo a circuito chiuso:
Il controller invia comandi in base ai parametri di processo impostati (pressione, velocità e posizione).
Il servoazionamento fa ruotare con precisione il servomotore.
Il servomotore aziona direttamente una pompa idraulica a cilindrata fissa (tipicamente una pompa a ingranaggi interni o una pompa a stantuffo).
Un dispositivo di feedback (come un encoder) montato sul motore o sulla pompa monitora la velocità del motore (corrispondente al flusso di uscita della pompa) e la coppia (corrispondente alla pressione di uscita della pompa) in tempo reale.
Il segnale di feedback viene rinviato al controller, che confronta continuamente il valore effettivo con il valore impostato e regola il comando inviato al convertitore, formando un sistema di controllo a circuito chiuso per garantire che l'uscita corrisponda esattamente al flusso e alla pressione richiesti per la fase operativa corrente. Fornitura di petrolio su richiesta:
Questo è il vantaggio principale delle presse ad iniezione servoidrauliche.
Il sistema aziona il motore e la pompa solo quando è richiesta un'azione e la velocità e la coppia (ovvero portata e pressione) vengono regolate con precisione in tempo reale in base ai requisiti specifici di tale azione.
Quando un'azione viene completata e inizia la fase successiva (ad esempio quando termina l'iniezione e viene mantenuta la pressione), o quando la macchina è in modalità di raffreddamento o standby, il servomotore e la pompa idraulica possono arrestarsi completamente, praticamente senza consumare energia.
Non è necessaria alcuna valvola di troppo pieno per regolare la pressione e il flusso, riducendo la perdita di energia e il riscaldamento dell'olio.

Vantaggi delle macchine per stampaggio a iniezione servo:
Risparmio energetico: rispetto alle presse idrauliche tradizionali, si ottiene generalmente un risparmio energetico del 30%-70%, a seconda del ciclo del prodotto, dei parametri di processo e della macchina stessa.
Elevata reattività e controllo preciso: la velocità di risposta estremamente rapida del servomotore e il controllo preciso della coppia migliorano notevolmente l'accuratezza del controllo e la ripetibilità dei parametri chiave del processo come la velocità di iniezione, la pressione di mantenimento e il controllo della posizione, migliorando così la qualità e la consistenza del prodotto. È particolarmente adatto per lo stampaggio di precisione. Temperatura dell'olio inferiore: grazie allo spreco di energia notevolmente ridotto (in particolare l'eliminazione delle perdite di troppo pieno e la riduzione del calore da attrito), l'aumento della temperatura dell'olio idraulico è significativamente inferiore, prolungando la durata dell'olio idraulico e delle guarnizioni.
Bassa rumorosità: il motore funziona a bassa velocità o rimane fermo per la maggior parte del tempo, con conseguenti livelli di rumore significativamente più bassi rispetto al rumore di funzionamento continuo di una pressa idraulica tradizionale.
Maggiore efficienza produttiva: una maggiore velocità di risposta può talvolta ridurre i tempi di ciclo (ad esempio durante l'apertura e l'accelerazione della chiusura dello stampo).
Pulito e rispettoso dell'ambiente: temperature dell'olio più basse riducono la tendenza all'ossidazione e alle perdite dell'olio, risultando in un ambiente di lavoro più pulito.

Le differenze strutturali tra le macchine per lo stampaggio a iniezione servo e le tradizionali macchine per lo stampaggio a iniezione idraulica:
La differenza principale risiede nell'unità di azionamento.
Presse idrauliche tradizionali: pompa dosatrice a motore a velocità costante/valvola proporzionale a pompa variabile/servovalvola.
Presse servoidrauliche: dispositivo di feedback ad alta precisione con servoazionamento della pompa dosatrice del servomotore.
La struttura principale della macchina, compreso il meccanismo di bloccaggio, il meccanismo di iniezione, la vite a cilindro, ecc., è simile a quella di una pressa idraulica standard.

2. Difetti comuni delle servomacchine per stampaggio a iniezione

(1) Allarme/guasto servoazionamento:
Sovracorrente/sovraccarico: inceppamento meccanico, carico eccessivo (come scarsa lubrificazione, problemi di muffa), cortocircuito interno dell'azionamento o del motore, impostazione errata dei parametri.
Sovratensione/sottotensione: tensione di alimentazione instabile, guasto della resistenza di frenatura o selezione errata, energia rigenerativa eccessiva, guasto interno del convertitore.
Surriscaldamento: scarsa dissipazione del calore (guasto della ventola, polvere sul dissipatore di calore), temperatura ambiente elevata, funzionamento in sovraccarico.
Guasto dell'encoder/errore di comunicazione: danno al cavo dell'encoder, contatto scadente, danno all'encoder, grave interferenza, problema all'interfaccia dell'azionamento.
Deviazione di posizione eccessiva: cambiamento di carico improvviso o eccessivo, impostazione irragionevole dei parametri di risposta, gioco meccanico eccessivo, problema di feedback dell'encoder.

(2) Guasto del servomotore:
Surriscaldamento del motore: funzionamento in sovraccarico, scarsa dissipazione del calore, temperatura ambiente elevata, danni ai cuscinetti con conseguente aumento dell'attrito, problemi agli avvolgimenti. Rumore/vibrazioni anomale del motore: usura o danneggiamento dei cuscinetti, flessione dell'albero motore, accoppiamento allentato o danneggiato, squilibrio del carico, risonanza meccanica.
Il motore non gira/è debole: il driver non ha uscita, l'avvolgimento del motore è aperto o in cortocircuito, problema di alimentazione, freno non rilasciato (se presente), errore di impostazione dei parametri.

(3) Pressione anomala del sistema:
Pressione insufficiente: potenza insufficiente della servopompa (velocità/coppia del motore insufficiente, usura interna della pompa), guasto del sensore di pressione/offset di calibrazione, guasto della valvola di regolazione della pressione o errore di impostazione, guasto della valvola di troppopieno, gravi perdite nel cilindro, blocco del filtro dell'olio con conseguente flusso insufficiente.
Fluttuazione/instabilità della pressione: aria nell'olio, guasto del sensore di pressione, aria nell'olio, guasto del sensore di pressione, risposta del servocomando instabile, valvola idraulica (ad esempio valvola di pressione proporzionale) bloccata o guasta, contaminazione dell'olio con conseguente movimento inadeguato del nucleo della valvola.
Pressione eccessiva: guasto del sensore di pressione, guasto della valvola di regolazione della pressione, errore del segnale di controllo.

(4) Problemi relativi all'olio idraulico:
Temperatura dell'olio eccessiva: guasto del sistema di raffreddamento (blocco del radiatore, guasto della ventola, acqua di raffreddamento insufficiente/temperatura elevata), gravi perdite del sistema con conseguente notevole perdita di energia, temperatura ambiente eccessivamente elevata, selezione errata della viscosità dell'olio, volume dell'olio insufficiente.
Contaminazione dell'olio: intrusione di acqua (causando emulsione e ruggine), contaminazione da particelle (causando l'inceppamento delle valvole e l'usura della pompa), ossidazione e deterioramento (cambiamenti di viscosità e generazione di morchie). Questa è la causa principale più comune e dannosa dei problemi del sistema idraulico.
Perdite: giunti allentati, invecchiamento e danni alle guarnizioni, danni alle tubazioni o ai corpi dei cilindri/valvole.

3. Domande frequenti sulle servomacchine per stampaggio a iniezione

Q1: Cos'è una servomacchina per lo stampaggio a iniezione?
A1: Una macchina per lo stampaggio a iniezione che controlla con precisione il movimento di una pompa idraulica o di componenti meccanici utilizzando un servomotore. Il suo principio fondamentale è "energia su richiesta": l'energia viene consumata solo durante il movimento e il motore si ferma quando è fermo, con un conseguente risparmio energetico fino al 30%-70%.

D2: Macchine per lo stampaggio a servoiniezione, presse idrauliche tradizionali e presse completamente elettriche?
A2: Presse idrauliche tradizionali: Valvola di sicurezza del motore a velocità costante → Elevato consumo energetico ed elevata rumorosità.
Presse completamente elettriche: azionamento diretto con più servomotori → Alta precisione e assenza di olio idraulico, ma struttura complessa e costi elevati.
Presse servoidrauliche: i servomotori azionano le pompe idrauliche → Bilanciano risparmio energetico, precisione ed elevata forza di chiusura, offrendo il miglior rapporto qualità-prezzo.

D3: Cosa devo fare se il servoazionamento segnala l'allarme "Sovraccarico" (OL)?
A3: Risoluzione dei problemi dettagliata:
Controllare se la macchina è bloccata (ad es. corpi estranei nello stampo, lubrificazione insufficiente). Controllare la resistenza di isolamento del motore (utilizzare un multimetro per misurare la resistenza avvolgimento-terra > 5 MΩ).
Controllare i parametri dell'azionamento (se l'impostazione della potenza del motore non è corretta).

Q4: Cosa potrebbe causare il rallentamento?
A4: Viscosità anomala dell'olio idraulico (più fluido alle alte temperature/più denso alle basse temperature).
Filtro intasato → flusso insufficiente (controllare l'indicatore della pressione differenziale).
Usura della guarnizione del cilindro e perdite interne (verificare con un test di mantenimento della pressione).
